Questi campi consentono di verificare o impostare valori numerici relativi alla posizione del cursore.

I riquadri X,Y,Z elencano i valori delle coordinate del puntatore. Il riquadro “d” (Distanza) mostra la distanza del punto corrente rispetto al punto precedente.

E’ anche possibile specificare un angolo che vincola la direzione del prossimo punto rispetto al punto attuale introducendo il valore nel riquadro “Angolo“. Per introdurre da tastiera un valore per le coordinate x,y,z, non è necessario selezionare il box prima di digitare i valori. È sufficiente digitare i dati ed i valori saranno automaticamente introdotti nel riquadro.

Comandi di selezione della vista. Questi controlli permettono di visualizzare tutte le viste o una singola vista a tutto schermo.

Con un successivo clic sulle viste ortogonali (es. Superiore, Frontale), la vista relativa viene commutata con la sua vista opposta (es. Inferiore, Posteriore)

l comando permette di attivare o disattivare lo snap alla griglia. Quando lo snap è attivo il controllo ha un colore arancio. Le dimensioni della griglia e il passo di snap possono essere modificati con il comando Opzioni, sezione Griglia.

Attiva/disattativa gli snap diretti, che includono snap angolari, tangente da e perpendicolare da. Il controllo diviene arancio quando lo snap è attivo. Il valore predefinito per lo snap angolare è di 90 gradi, ma è possibile impostare altri valori con il comando Opzioni, sezione Snap. E’ anche possibile selezionare un angolo che rimane attivo per un solo comando.

Attiva o disattiva lo snap sugli oggetti ed ha un colore arancio quando è attivo. Muovendo il puntatore sul comando viene attivato un elenco con tutte le opzioni di attivazione e disattivazione degli snap. Si consiglia di lasciare attivi tutti i tipi di snap e se necessario attivare o disattivare l’abilitazione generale di tutti gli snap usando il comando generale.

Area

Consente di effettuare uno zoom finestra dell’area desiderata.

L’area viene definita il centro dello zoom, e un vertice del rettangolo da ingrandire.
Nella vista 3D , il punto di centro selezionato diviene anche il nuovo centro di rotazione della vista.

Questo comando è utile per evidenziare un particolare che si intende anche utilizzare come centro di rotazione della vista 3D.

Zoom

Zoom in/out.

Uso del comando Zoom: Fare un clic sull’icona, e trascinare il cursore verso l’alto per ingrandire, o verso il basso per ridurre l’immagine

L’ingrandimento o la riduzione proseguono sino a che non viene rilasciato il pulsante del mouse. Nelle impostazioni predefinite il comando è molto sensibile, e sono sufficienti minimi spostamenti del puntatore per attivarlo.
Nella finestra di dialogo Opzioni – Viste, Opzioni Ruota/Pan/Zoom è tuttavia possibile regolare la sensibilità.

Questo controllo utilizza una accelerazione dinamica.
Trascinando il cursore per una breve distanza e mantenendo premuto il tasto, la visualizzazione l’ingrandimento o riduzione proseguiranno, a velocità moderata.

Spostando il cursore ad una distanza maggiore, la velocità dell’ingrandimento/riduzione aumenterà in funzione della distanza.

In alternativa a questo comando, per effettuare lo zoom è possiible usare la rotellina del mouse o, per compatibilità con altri applicativi, la pressione del tasto CTRL durante il trascinamento.

Pan

Sposta la camera virtuale sul piano della finestra, consentendo di effettuare una panoramica del suo contenuto.
Per usare il comando Pan:
Fare clic sull’icona e trascinare il puntatore nella direzione desiderata.
NOTA: dal momento che viene spostata la camera, l’immagine si sposta in senso opposto alla direzione di trascinamento.

Nella finestra di dialogo Opzioni – Viste, Opzioni Ruota/Pan/Zoom è tuttavia possibile regolare la sensibilità ed invertire se necessario la direzione.

Questo controllo utilizza una accelerazione dinamica.
Trascinando il cursore per una breve distanza e mantenendo premuto il tasto, la visualizzazione continuerà a spostarsi nella stessa direzione, a velocità moderata.

Spostando il cursore ad una distanza maggiore, la velocità della panoramica aumenterà in funzione della distanza.
In alternativa a questo comando, è possibile usare il pulsante destro del mouse nelle viste piane, o la combinazione Maiusc – tasto destro del mouse nella vista 3D.

Ruota

Ruota la camera virtuale nella vista 3D attorno ad un punto di riferimento.
Per posizionare il centro di rotazione in un punto specifico del modello, è sufficiente utilizzare il comando Area mentre facendo un clic sull’icona del comando Adatta, il centro di rotazione verrà collocato al centro degli oggetti visualizzati.

Uso del comando Ruota:
Fare clic sull’icona, e trascinare verso la direzione di rotazione desiderata.

NOTA: dal momento che viene ruotata la camera, l’immagine ruota in senso opposto alla direzione di trascinamento.

Nella finestra di dialogo Opzioni – Viste, Opzioni Ruota/Pan/Zoom è tuttavia possibile regolare la sensibilità ed invertire se necessario la direzione di rotazione.

Questo controllo utilizza una accelerazione dinamica.
Trascinando il cursore per una breve distanza e mantenendo premuto il tasto, la visualizzazione continuerà a ruotare nella stessa direzione, a velocità moderata.

Spostando il cursore ad una distanza maggiore, la velocità della rotazione aumenterà in funzione della distanza.
In alternativa a questo comando, è possibile usare il pulsante destro del mouse.

Adatta

Adatta il fattore di zoom di tutte le viste.
Adatta l’ingrandimento della vista in modo da mostrare tutti gli oggetti o solo l’oggetto selezionato.

Il primo clic sull’icona Adatta ingrandisce gli oggetti selezionati, sino ad occupare l’intera dimensione della finestra.
Il secondo clic su ingrandisce tutti gli oggetti, senza considerare le eventuali selezioni.

Adatta imposta anche il centro di riferimento per la rotazione 3D.

Effettuando un clic di destra sull’icona del comando Adatta viene effettuato lo zoom su tutte le finestre. Se non ci sono oggetti visibili, tutte le finestre vengono ripristinate alla loro livello di ingrandimento standard.

Inverte la direzione delle normali di una superficie.

Applicando questo comando, all’apparenza sembrerebbe che non abbia alcun effetto all’interno di NURBSketch tuttavia può essere utilizzato proficuamente, per invertire le normali dei poligoni in fase di esportazione.

Quando un file viene salvato nel formato poligonale, viene effettuata una conversione da superfici analitiche (NURBS) in Mesh poligonali (poligoni).

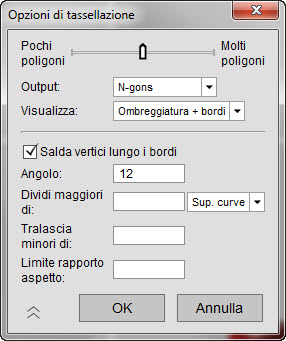

All’inizio del processo di trasformazione viene visualizzata la finestra di dialogo “Opzioni Mesh“, nella quale è possibile definire i paramentri di generazione dei poligoni.

Nella parte superiore della finestra di destra, in cui solitamente sono visualizzate le opzioni dei comandi, vengono visualizzate le statistiche relative ai vertici e ai poligoni generati.

Normalmente, nel corso della esportazione dei solidi, NURBSketch esegue una procedura automatica per allineare i vertici delle Mesh lungo i bordi delle facce adiacenti.

Inizialmente la finestra di dialogo viene visualizzata in forma compatta:

Portare il cursore verso sinistra per ridurre il numero di poligoni nella Mesh generata.
In questo modo vengono ridotti sia il dettaglio del modello, sia la sua occupazione.

Portare il cursore verso destra per aumentare il numero di poligoni.
Verrà prodotto un modello più dettagliato, ma anche una maggiore quantità di dati.

Opzioni dipendenti del formato di Output
Per alcuni formati (es. .lwo), i poligoni possono essere esportati con un diverso numero di lati. In questo caso, la finestra Opzioni Mesh prevederà un controllo aggiuntivo, che consente di specificare le preferenze.

In questo caso, il controllo “Output” consentirà di selezionare l’opzione N-gons, in grado di produrre poligoni con N facce, l’opzione Quad e triangoli, oppure Solo triangoli.
In altri formati (es. .stl e .3DS), che supportano esclusivamente triangoli, le opzioni di Output non saranno presenti.

La doppia freccia nell’angolo inferiore sinistro permette di espandere la finestra ed accedere ad ulteriori opzioni.

Opzione “Salda vertici lungo i bordi“:

Definisce la modalità con la quale i vertici dei poligoni sono collegati lungo i bordi condivisi.

Quando l’opzione è attiva i poligoni condividono i vertici collocati lungo il bordo in comune.

Quando l’opzione è disattivata, i poligoni disposti su ciascun lato del bordo possiedono vertici autonomi.

Esempio con opzione “Salda vertici lungo i bordi” attivata:
I poligoni disposti su entrambi i lati del bordo condividono i vertici comuni:

Esempio con opzione “Salda vertici lungo i bordi” disattivata:
In questo caso ogni poligono possiede vertici autonomi.
I vertici sono sovrapposti. Nell’immagine, i due poligono sono stati leggermente separati per una migliore comprensione.

Normalmente l’opzione è attiva, per migliori risultati nelle successive procedure di rendering. In alcuni casi particolari (es. rendering non fotorealistici, effetti “Cartoon” può essere preferibile mantenere i vertici scollegati.
La saldatura o meno dei vertici lungo i bordi può influenzare anche le successive modalità di modifica (sculpting) da parte di programmi che operano sulle mesh poligonali.

Opzione “Angolo“:

Permette di definire l’angolo massimo ammesso tra le normali alla superfice e l’angolo formato tra la superficie e ciascun poligono.
Riducendo questo valore, viene prodotta una suddivisione più accentuata, ed aumenta il numero di poligoni.
Aumentando il valore dell’angolo consentito, si otterrà una mesh più approssimata, con poligoni di maggiori dimensioni.

Opzione “Dividi maggiori di” :

Permette di forzare la suddivisione di poligoni di dimensioni maggiori rispetto a quella specificata nel controllo.
Il valore introdotto corrisponde in effetti alla dimensione massima ammessa dei poligoni.
Questo viene molto utile per le aree grandi ma con curvature ravvicinate.
Le are con curvature ravvicinate tendono ad essere frazionate con pochi poligoni perchè il cursore della densità viene di solito regolato solo in funzione della curvatura e non della lunghezza.

Questo controllo, a seconda della selezione effettuata nell’elenco alla sua destra, può agire indifferentemente su tutti i poligoni prodotti, o solo su quelli che interessano Superfici curve o Superfici piane.

L’esempio mostra un modello con un’ampia superficie curva (uno schienale), nella quale la suddivisione in poligoni è sommaria, dando luogo ad una evidente mancanza di dettagli.

Utilizzando per l’opzione “Dividi maggiori di” il valore 5, tutti i poligoni maggiori di 5 unità saranno suddivisi in poligoni più piccoli.
Sulle superfici ad ampia curvatura verrà prodotto un maggior numero di poligoni.

Opzione “Tralascia minori di“:

Viene usata per ridurre la quantità di poligoni di piccole dimensioni, che difficilmente risulterebbero visibili.
Inserendo un valore, non verranno in ogni caso generati poligoni di dimensioni inferiori a quanto definito.
In generale, la densità dei poligoni è identica, sia nei particolari più grandi, sia in quelli più piccoli, perché viene controllata dalla curvatura.
Questo consente di effettuare dei rendering di particolari di dimensioni ridotte senza perdere dettaglio. Tuttavia, se non è previsto il rendering di piccoli particolari ingranditi, l’uso del controllo “Tralascia minori di” diviene molto utile, perché riduce la complessità del modello poligonale e di conseguenza i tempi di calcolo del rendering.

L’esempio mostra il particolare di un oggetto più grande:

Selezionando una distanza di 0.5 in “Tralascia minori di” si riduce il numero di divisioni. In questo caso, se l’immagine di rendering interessa l’intero oggetto, una suddivisione meno spinta non ne pregiudicherebbe la qualità:

Opzione “Limite rapporto aspetto” :

Questa opzione consente un’ulteriore possibilità per limitare la generazione dei poligoni, considerando il rapporto tra lunghezza e larghezza.
È disponibile per tutte le superfici, incluse le superfici piane.
Nell’esempio viene mostrata una mesh con maglie strette e lunghe.

Per ottenere delle mesh con un rapporto più regolare è possibile ad esempio introdurre il valore 2 nel campo “Limite rapporto aspetto“, in modo da ottenere solo rettangoli in cui dimensioni di un lato siano il doppio dell’altro.:

Dopo avere modificato un qualsiasi valore nei controlli è necessario aggiornare l’immagine, premendo il pulsante “Aggiorna Mesh“.
L’aggiornamento non avviene in automatico perchè l’operazione può richiedere un certo tempo, e volendo modificare più di un parametro i tempi si calcolo potrebbero divenire molto lunghi.
Dopo avere introdotto un valore errato, è possibile eliminarlo premendo il tasto Backspace o digitando il valore 0.

Quando si esporta un disegno in un formato 2D come il PDF, AI (Illustrato), o DXF, appare una finestra di dialogo che consente di controllare una serie di parametri. Nel caso specifico del formato PDF, la finestra che compare è illustrata nell’imamgine seguente:

L’opzione “Scala” può essere impostata su “Adatta alla pagina” oppure su “Mantieni Unità di misuta”.

Quando si imposta quest’ultima opzione, in aggiunta, verranno resi disponibili i controlli relativi al fattore di scala che definirà la corrispondenza dell’unità di misura in NURBSketch e quella nel disegno generato.

“Genera lineamenti” crea le curve di contorno dell’oggetto. Questa opzione può essere utilizzata per accentuare i bordi del contorno dell’interno oggetto. Solitamente lavora in combinazione con lo sfondo obreggiato in modo da poterlo scontornare al meglio.

“Genera contorni” crea delle curve accentuate solo per le curve esterne di contorno.

“Genera linee nascoste” crea le rispettive curve o linee di contorno delle superfici che non sono visibili in modalità ombreggiata.

Il pulsante “Opzioni stile linea” consente di aprire la finestra di dialogo “Opzioni stile linea” illustrata di seguito:

Attraverso questa finestra è possibile impostare lo spessore, il colore ed altri attributi per le linee che verranno generate nel file 2D ricavato dall’esportazione.

La risoluzione in megapixel infine controlla la risoluzione da adottare per l’ombreggiatura. Aumentando questo valore (per un massimo di 75 megapixel), si otterranno immagini ombreggiate più dettagliate. Ad evitare che il calcolo possa diventare eccessivo, è bene non superare solitamente valori che vadano oltre i 30 40 megapixel.

È possibile ripetere l’ultimo comando eseguito con clic di destra del mouse all’interno di una vista o premendo il tasto Invio della tastiera.

Per la ripetizone automatica è possibile attivare l’opzione Ripeti mostrato in basso nell’area delle opzioni di comando, nella parte superiore destra della finestra di destra.
Quando l’opzione è attiva, il comando verrà ripetuto fino a quando non sarà cancellato. o non verrà disattivata l’opzione.

Le linee di costruzione facilitano il disegno delle forme e permettono di posizionare linee guida con precisi punti di snap e di allineamento.

È possibile creare una linea di costruzione ogni qualvolta NURBSketch richiede di specificare la posizione di un punto, quale l’inizio o la fine di una linea, il centro di un cerchio, il prossimo punto di una curva …..

Per creare la linea di costruzione fare clic sul punto e trascinare il mouse.

Ogni qualvolta viene richiesto l’inserimento di un punto, effettuando un clic e rilasciando il pulsante del mouse definisce il punto, effettuando un clic e trascinando il mouse si crea un linea di costruzione che verrà rimossa automaticamente al termine di ogni comando.

Esempio di posizionamento preciso di un punto usando una linea di costruzione:
E’ necessario completare il disegno della prima immagine, costruendo le linee rappresentate nella seconda immagine in giallo. Notare che i vertici esistenti non sono collocati ad incroci della griglia, e di conseguenza in questo caso non è possibile utilizzare il supporto dello Snap griglia.

Attivare gli Snap oggetti, quindi selezionare il comando Linea, e portare il cursore in prossimità dell’estremità superiore del segmento di destra:

Fare clic, e trascinare il cursore verso sinistra, in direzione orizzontale, senza rilasciare il pulsante. Portare il cursore oltre il punto di intersezione con la verticale dell’estremità di destra della linea superiore, e rilasciare il pulsante del mouse.
Verrà creata una linea di costruzione orizzontale:

Portare quindi il cursore in prossimità dell’estremità di destra della linea superiore:

Verrà segnalato lo snap con l’estemità della linea. Fare clic, e trascinare la nuova linea di costruzione verso il basso, in verticale, fino ad intersecare la linea precedente. Rilasciare il pulsante del mouse.

Le linee di costruzione create resteranno disponibili sino al completamento del comando linea. Sarà quindi possibile tracciare le linee desiderate, sfruttando i nuovi punti di snap creati.
È possibile definire numerose linee di costruzione per definire i punti di snap necessari.
Le linee possono essere tracciate lungo gli assi xyz, perpendicolari o tangenti a curve, etc.
Le linea di costruzione vengono sempre tracciate tra due punti ( il punto dal quale inizia il trascinamento, ed il punto in cui viene rilasciato il pulsante del mouse). Il punto medio delle linee di costruzione è disponibile per ulteriori snap o per la riflessione del punto finale.

Esempio: creando una lina di costruzione tra due punti nella prima immagine viene creato un punto di snap addizionale come mostrato nella seconda immagine:

È possibile trovare il punto medio tra due punti trascinando una linea di costruzione tra questi due punti.
Le riflessioni dei punti terminali, che avvengono in automatico, sono utili per lo snap simmetrico rispetto alla linea bisettrice.

Esempio di utilizzo della riflessione dei punti teminali:
A partire da una linea, è necessario disegnare un quadrato con il centro della base collocato sull’estremità della linea, e la base perpendicolare alla linea stessa:

Attivare il comando Rettangolo – 3 Punti.
Prima di posizionare i punti del rettangolo, selezionare il punto terminale della linea e creare una linea di costruzione perpendicolare alla linea e passante per quel punto. :

Grazie alla riflessione automatica dei punti terminali, è ora possibile disporre di tutti gli snap necessari.
Posizionare il primo punto del rettangolo facendo un clic sullo snap terminale della linea di costruzione(Punto 2 ),
per definire l’altro punto della base del rettangolo selezionare il punto riflesso:

Per completare il quadrato, scorrere lungo il lato superiore sino allo snap.

Le linee di costruzione sono estremamente utili per costruire un rapido sistema di riferimento temporaneo o una griglia adattata alle dimensioni ed all’orientamento degli oggetti esistenti.

Dopo la realizzazione di una linea di costruzione viene creato un piccolo marker:

Portando il puntatore sul marker, il marker viene evidenziato. Facendo un clic sul marker e mantenendo premuto il pulsante del mouse per un breve istante, viene visualizzato un menu con le opzioni addizionali che permettono di controllare la linea di costruzione appena creata:

L’opzione “Sposta” permette di spostare su un altro punto la linea di costruzione, mantenendo il parallelismo rispetto alla sua posizione attuale.
L’opzione “Ruota” permette di definire un nuovo punto per il quale la linea dovrà passare, e di ruotare arbitrariamente la nuova linea di costruzione.
I punti originali “Fine“, “Medio” e il punto riflesso della linea di costruzione restano disponibili e mantengono la stessa distanza originale.
Utilizzando i controlli “Sposta” e “Ruota“, la linea di costruzione può essere utilizzata come un righello per misurare la distanza tra due punti di snap, e trasportare questo riferimento in una area differente o in differenti direzioni.

In questo esempio viene misurata una distanza, poi usata in una diversa direzione per costruire un cilindro su un box.
Dopo avere attivato il comando Cilindro, viene creata sul box una linea di costruzione che parte dal punto mediano e termina su un vertice.

Attivando il marker, ed utilizzando il comando “Ruota“, la linea di costruzione viene ruotata, con l’ausilio dello snap Perp, di 90 gradi.:

Ora si può disporre di un punto di snap alla stessa distanza rispetto al vertice del box per posizionare il cilindro.

L’opzione “Ruota” dispone di un riquadro di input, che permette di ruotare la linea di costruzione di un determinato angolo, introdotto via tastiera, rispetto al suo punto base.
I campi “Distanza / angolo“, compilati all’inizio della definizione della linea di costruzione, permettono di introdurre dei valori di snap accurati. Ad esempio, inserendo nel campo Distanza il valore 45 e nel campo Angolo il valore 20, sarà possibile creare la linea di costruzione a qualsiasi angolo multiplo di 20 gradi, e sulla linea creata sarà disponibile un punto di snap a distanza 45.

L’opzione “Suddivisione” permette di suddividere la linea di costruzione in base al fattore di suddivisione introdotto. Verranno quindi creati dei punti di snap aggiuntivi in corrispondenza di ciascuna suddivisione.
Ad esempio : inserendo il valore “5”, saranno disponibili punti di snap a 1/5, 2/5, 3/5, 4/5, ed a -1/5, -2/5, 6/5, 7/5, etc…

L’opzione “Proietta prossimo punto” crea la proiezione del prossimo punto sulla linea di costruzione.
Questo permette di eseguire lo snap su vari oggetti e trovare su una sola linea i punti dell’altezza relativa.
Ad esempio : nel corso della creazione di un cilindro, è stata creata una linea di costruzione parallela all’asse Z.
Attivando con il marker la proiezione del prossimo punto, e selezionando un vertice del box, verrà creato un punto proiettato, alla stessa elevazione Z, sulla linea di costruzione.

L’esempio mostra l’uso della proiezione per posizionare il punto superiore del clindro alla stessa altezza del box esitente.

Il riquadro di trasformazione, compare sempre in corrispondenza dell’oggeto o degli oggetti selezionati ed è rappresentato da alcune maniglie (note anche con il ternime di Grip) semitrasparenti, che diventano più visibili non appena se ne fa uso. Tale riquadro di trasformazione, consente di applicare scalature e rotazioni senza dover necessariamente ricorrere all’uso di uno degli strumenti di trasformazione.

Il riquadro di trasformazione, è basato sul BoundingBox della selezione ed è composto da 5 maniglie nel caso di selezioni piane e da 9 Grip nel caso di selezioni tridimensionali.

Le Grip, sono sostanzialmente composte da una maniglia di rotazione e da tutte le altre maniglie di scalatura.

Il riquadro di trasformazione è stato concepito per un uso prevalentemente bidimensionale. Per questo modivo, nella vista 3D non viene visualizzato se la selezione include oggetti 3D ma contina ad esere regolarmente visualizzato nelle viste piane al fine di poter modificare la selezione anche nel caso di oggetti 3D.

Per scalare un oggetto con il riquadro di trasformazione, è sufficiente trascinare una Grip corrispondente ad uno degli spigoli del BoundingBox. Il comportamento predefinito, prevede che la scalatura avvenga rispetto al centro del riquadro, tuttavia, è sufficiente cliccare una volta su uno qualunque dei Grip di scalatura, per spostare il centro di scalatura, nel Grip opposto. Ad ogni click del mouse su di un Grip di trasformazione, si invertirà il comportamento della scalatura e si potrà notare che il centro di scalatura si sposterà dal centro del BoundingBox al Grip Opposto.

Benchè la scalatura effettuata attraverso l’uso dei Grip, avvenga tramite una delle viste piane, gli effetti si riperquoteranno anche nelle altre viste poichè la trasformazione applicata è una Scalatura 3D.

Se tuttavia si trascina un Grip di scalatura in una direzione ortogonale agli assi, comparirà una linea guida, e la trasformazione applicata all’oggetto sarà una Scalatura 1D.

Infine, se utilizzando i Grip, si tiene premuto il tasto Shift da tastiera, la scalatura praticata sara di tipo 2D.

Le scalature tramite Grip vengono spesso utilizzate per appiattire rapidamente gli oggeti come illustrato nella figura seguente:

Effettuando una scalatura negativa invece, sempre utilizzando i Grip di trasformazione, è possibile riflettere l’oggetto e praticare una riflessione o una copia speculare. In entrambi i casi, comparirà uno snap ben preciso per indicare l’operazione corretta da compiere.

Attraverso il riquadro di trasformazione, è inoltre possibile effettuare delle rotazioni dell’oggetto, agendo sul Grip di rotazione rappresentato da una freccia curva. E’ sufficiente trascinare la grip per osservare una rotazione dell’oggeto rispetto al centro del BoundingBox.

E’ possbile specificare un angolo ben preciso di rotazione digitandone il valore durante il trascinamento. Per farlo, esistono due modi differenti. Il primo consiste nel digitare direttamente il valore anticipato dal simbolo < (es.: <45). Il secondo metodo consiste nel trascinare la Grip di rotazione direttamente nella casella corrispondente al valore dell’angolo e digitarne il valore attraverso il tastierino numerico che compare. Questa seconda interazione è più adatta a chi volesse utilizzare NURBSketch su tablet.

Sia nell’uno che nell’altro caso, la rotazione si vincolerà ad incrementi pari al valore definito.

Per effettuare invece una rotazione rispetto ad un punto differente dal centro, sarà sufficiente cliccare una volta sulla Grip di rotazione. In questo caso, comparirà il cerchio di rotazione (anche nella vista 3D), ed il centro diverrà selezionabile e trascinabile in un’altra posizione sull’oggetto o al di fuori di esso.

Il “Pannello delle proprietà”, all’interno di NURBSketch, coincide con l’Area dei comandi e compare in alto a destra dell’interfaccia.

In sostanza, se non è selezionato alcun oggetto e si avvia un comando, nell’area in alto a destra compare l’Area dei comandi con la quale seguire le istruzioni dettate per una corretta esecuzione del comando o interagire attraverso i pulsanti e le caselle delle opzioni previste dal comando.

Se al contrario, non viene avviato alcun comando ma si seleziona uno o più oggetti, nell’area suddetta compare il Pannello delle proprietà con le informazioni relative a quella selezione, quali: il nome, il tipo di oggetti selezionati (solidi curve, ecc.), il Livellodi appartenenza e la dimensione complessiva della selezione, definita in funzione al suo BoundingBox (il Parallelepipedo che la racchiude).

Le informazioni riportate all’interno del Pannello delle proprietà, possono essere utilizzate per attribuire le informazioni desiderate, alla selezione corrente. E’ infatti possibile interagire con esse cliccando semplicemente sull’informazione desiderata. Comparirà in tal caso una finestra di dialogo che consentirà di inserire la nuova informazione.

Di seguito sono descritte nel dettaglio per informazioni del Pannello delle proprietà.

1. Nome: è l’indicatore del nome dell’oggetto selezionato. Cliccando su di esso è possibile modificare il nome della selezione o attribuirne uno nel caso non ve ne fosse. Una volta nominato un oggetto o una selezione, nel Browser della scena, in corrispondenza del menu Oggetti, comparirà la voce del nome assegnato. In questo modo sarà possibile raggruppare oggetti per nome e selezionarli rapidamente, cliccando sul nome corrispondente nella lista Oggetti, nasconderli (cliccando sulla lampadina) o bloccarli (cliccando sulla lampadina tenendo premuto Ctrl da tastiera).

2. Tipo: è l’indicatore del tipo di oggetto selezionato. Non è possibile modificare il tipo di un oggetto, poichè questa è una proprietà intrinseca dell’oggetto stesso. Tuttavia è possibile ottenere utili informazioni da esso, soprattutto per verificare che l’oggetto sia un solido, informazione importante nel caso in cui esso debba essere destinato alla stampa 3d o a successive operazioni come la Suddivisione delle superfici.

3. Livello: indica il Livello di appartenenza dell’oggetto selezionato. E’ possibile attraverso questa proprietà assegnare alla selezione un Livello differente. Per farlo è sufficiente cliccare sul nome del livello ed interagire con la finestra di dialogo che compare per attribuire un livello differente, aggiungerne uno nuovo, o modificare eventualmente il nome ed il colore di un livello preesistente attraverso la finestra “Modifica Livelli”. In alternativa, è possibile creare o modificare un livello, tramite il Browser della scena oppure cliccando direttamente col tasto destro del mouse sul nome del Livello del Pannello delle proprietà.

4. Dimensione: indica la dimensione massima del BoundingBox (parallelepipedo di ingombro) occupata dalla selezione. Cliccando su questa informazione, è possibile scalare uniformemente l’oggetto o deformarlo nel caso in cui si elimina la spunta dalla casella “Mantieni proporzioni”. Per alcuni oggetti, come una linea, un’arco, una sfera, un Parallelepipedo, un cilindro (anche tagliato) ed il condo, le dimensioni sono relative ai parametri dell’oggetto e non al loro BoundingBox. Tale aspetto rende NURBSketch un ottimo strumento di disegno parametrico per alcune tipologie di oggetto.

Quando si inserisce un nuovo valore per le dimensioni, è possibile digitare anche formule numeriche (come ad esempio: 22 / 5 * 4) e si potrà quindi inserire le seguenti variabili per le formule:

Così ad esempio, se si desidera l’altezza di un cilindro sia il doppio del raggio corrente, sarà sufficiente togliere la spunta alla casella “Mantieni proporzioni” e digitare: r * 2 nel campo relativo all’Altezza.

Infine, è possibile inserire dei valori partendo con i simboli + e – al fine di effettuare degli aggiustamenti relativi alla dimensione corrente. Ad esempio, se si desidera aggiungere 5 unità al valore del raggio, sarà sufficiente digitare +5 nella casella relativa al raggio.

Il Browser della scena è uno strumento organizzativo che aiuta ad individuare rapidamente gli oggetti che definiscono un progetto, attraverso il riconoscimento di una serie di proprietà quali il nome, il tipo ed il livello di appartenenza e consentirne quindi rapidamente la selezione, la visibilità ed il blocco.

Il Browser della scena trova posto nell’interfaccia, immediatamente sotto l’Area dei comandi o Pannello delle proprietà, appena descritto ed è composto da tre sezioni di seguito descritte:

Oggetti:
Questa sezione appare vuota finchè la scena o il progetto non viene popolata da elementi aventi un nome. In tal caso, il nome degli oggetti comparirà in questa sezione e potranno essere rapidamente selezionati (cliccando sull’estrema destra del nome), nascosti (cliccando sull’icona della lampadina) o bloccati (cliccando sulla lampadina tenendo premuto Ctrl da tastiera). La selezione degli oggetti tramite nome, si rivela un untile modalità di raggruppamento degli oggetti per organizzare al meglio la scena.

Tipi:
Questa sezione è dedicata alla distinzione degli oggetti presenti nella scena, attraverso le loro caratteristiche intrinseche. Ad esempio, é possile attraverso questa sezione, distinguere rapidamente gli oggetti solidi da quelli che non lo sono, oppure selezionare rapidamente tutti i bordi di un’oggetto o le curve di un progetto per applicare loro contemporaneamente la stessa modifica.

Livelli:
Quest’ultima sezione, rappresenta il classico modo di organizzazione degli oggetti tramite livelli. Attraverso l’uso dei livelli, è possibile attribuire agli oggetti un colore che, in fase di espotazione tramite formato OBJ, verrà riconosciuto come materiale e quindi rapidamente gestibile all’interno del software di rendering.

Consente di selezionare rapidamente tuttli gli oggetti di un licello, cliccando sulla destra del nome:

Di bloccare un livello e quindi tutti gli oggetti appartenenti ad esso, cliccando sulla lampadina, tenendo premuto Ctrl da tastiera.

Ed infine impostare il livello corrente, selezionandone lo slot colore. In questo modo tutte le nuove entità create verranno posizionate sul nuovo livello corrente.

La sezione Livelli, include inoltre un menu accessibile attraverso l’apposito menu riportato sulla destra del nome della sezione ed illustrato di seguito.

Attraverso questo menu è possibile:

Ci sono alcune corciatoie disponibili per modificare i livelli:

Per applicare ad un oggetto un livello, è sufficiente selezionare l’oggetto e cliccare sullo slot relativo al colore nel Browser della scena. E’ possibile impostare un livello come livello corrente, semplicemente cliccando sullo slot del colore oppure cliccando su di esso col tasto destro del mouse, qualora ci fossero oggetti già selezionati.

Il Livello correntemente attivo, sarà evidenziato con un contorno nero, attorno allo slot del colore come illustrato nella figura seguente:

Alla luce di quanto descritto, esistono alcune operazioni che velocizzano il modo di lavorare all’interno di NURBSKetch. Ad esempio per nascondere contemporaneamente più Livelli, è sufficiente tenere premuta l’icona della lampadina di un livello e trascinare il mouse sugli altri livelli. In questo modo, tutti i liveli su cui si trascinerà il mouse, verranno spenti. Analogamente per selezionare gli oggetti di più livelli contemporaneamente, sarà sufficiente selezionare il pulsante di selezione di un livello e trascinare il mouse sugli altri. Allo stesso modo si potrà procedere per bloccare contermporaneamente più livelli ed analogamente per tutte le altre sezioni del Browser della scena.

Una combinazione delle possibilità esposte fin’ora con quelle offerte dai pulsanti Nascondi, Mostra e Seleziona riportati nella barra dei comandi, rende infinite le possibilità di controllo della scena.

In aggiunta a quanto espsto esiste inoltre la possibilità di filtrare le selezioni. Infatti, cliccando sul pulsante di selezione (riportato sull’estrema destra del nome di un’entità del Browser), tenendo premuto Ctrl da tastiera, si attiverà un filtro di selezione per quella voce.

Quando è attivo un filtro di selezione, attraverso il Browser, si potranno selezionare esclusivamente oggetti di quel tipo. Ad esempio, attivando un filtro di selezione sulle sole curve, se si seleziona il Livello 01, verranno selezionate esclusivamente le curve appartenenti al Livello 01 e nessun altro tipo di oggetto anche se essi appartengono a quel Livello.

Il filtro di selezione, agisce per qualunque tipo di slezione, anche quella effettuata attraverso il mouse direttamente nella viewport o quella effettuata attraverso i consueti comandi di selezione: Seleziona tutto, seleziona per nome, ecc.

L’attivazione del filtro, non agisce sulle selezioni preesistenti, ma solo sue quelle effettuate dal momento in cui viene attivato il filtro. Tale aspetto aggiunge maggiore controllo alla definizione di una ben precisa selezione in presenza di una gran quantità di entità presenti nel modello.

Infine, per disattivare il filtro, è sufficiente cliccare nuovamente col tasto Ctrl premuto sul pulsante di selezione della voce filtrata oppure semplicemente premento ESC da tastiera.

Gli assi di orientamento, vengono usati spesso per tutti quei comandi che come: PianoC, Orienta, Importa parte, Incolla Parte richiedono un punto base ed un orientamento per l’oggetto da posizionare.

L’orientamento è rappresentato visualmente da un punto base con 3 assi perpendicolari fra loro, di cui una fra di esse è spesso nota come “Asse primaria” e segnata da un punto alla sua fine:

Lorientamento definisce un sistema di localizzazione delle coordinate conuna propria posizione e rotazione rispetto al sistema gobale.

La definizione di un orientamento, è un’operazione che richiede 2 soli passi.

Il primo passo, consiste nel selezionare il punto origine. Durante questo passaggio, l’asse z del puntatore si allineerà automaticamente con la normale alla superficie se l’origine viene avvicinato ad un oggetto preesistente. Per esempio:

Allo stesso modo, la z del puntatore, si allineerà in modo ortogonale al piano di un cerchio, se ci si avvicina in prossimità del centro oppure alla tangente di una curva.

Questo genere di autoallineamento, può essere disabilitato eliminando la spunta dalla casella “Allinea all’oggetto” disponibile fra le opzioni.

Dopo che l’origine è stata definita, il secondo passo, consiste nell’aggiustare opzionalmente, l’orientamento degli assi per controllare la loro direzione. Per farlo è sufficiente cliccare sull’asse da modificare e trascinare la maniglia corrispondente.

In NURBSketch è possibile assumere il completo controllo sul disegno di nuovi oggetti e sul loro orientamento. Infatti ogni superficie costituisce già di per sè un piano di costruzione su cui disegnare ed automaticamente si potrà disegnare direttamente sulle superifici o allineare gli oggetti alle loro normali così come è possibile osservare attraverso le immagini che seguono.

Per assumere un controllo maggiore sulle direzioni di allineamento, si consideri l’opportunità di tener premuto il tasto Shift da tastiera per bloccare una rirezione una volta che essa viene individuata nella vista 3D.

Ad ogni modo, è possibile impostare un nuovo piano di costruzione all’occorrenza, per tracciare degli oggetti in modo pben preciso nello spazio.
